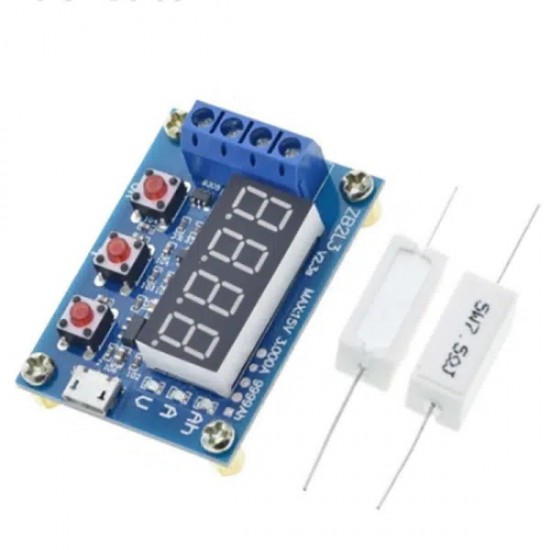

وحدة اختبار سعة البطارية ZB2L3 – Battery Capacity Tester Module

وحدة اختبار سعة البطارية ZB2L3

⚙️ المواصفات الفنية:

• جهد التشغيل: 4.5V إلى 6V عبر منفذ Micro USB

• استهلاك التيار أثناء التشغيل: أقل من 70 ميلي أمبير

• جهد التفريغ: من 1.00V إلى 15.00V – الدقة 0.01 فولت

• جهد الإيقاف النهائي (Termination Voltage): من 0.5V إلى 11.0V

• أقصى تيار تفريغ مدعوم: 3 أمبير – الدقة 0.001A

• هامش الخطأ في قياس الجهد: ±1% + 0.02 فولت

• هامش الخطأ في قياس التيار: ±1.5% + 0.008 أمبير

• أقصى سعة بطارية قابلة للقياس: 9999Ah (يتم تحريك الفاصلة تلقائيًا عند تجاوز 10Ah)

• أبعاد اللوحة: 50 × 37 مم

• الأبعاد الكاملة (بما في ذلك ارتفاع الأعمدة): 50 × 37 × 17 مم

• الوزن الصافي (بما في ذلك الأعمدة): 28 جرام

• وزن المقاومة (مع الكابل): حوالي 27 جرام

????️ طريقة الاستخدام:

1. اشحن البطارية بالكامل قبل البدء في الاختبار.

2. وصل البطارية بشكل صحيح:

   • موجب البطارية إلى موجب المدخل.

   • سالب البطارية إلى سالب المدخل.

   • لا تعكس التوصيل، فقد يتلف الدائرة.

   • الحمل (المقاومة) يتم توصيله بمخرجي الجهاز.

   • يتم تزويد الوحدة بالطاقة عبر منفذ Micro USB (لا تستخدم كمبيوتر مكتبي أو لابتوب كمصدر للطاقة).

3. بدء الاختبار:

   • اضغط زر "OK" لبدء الاختبار تلقائيًا.

   • سيومض المؤشر 3 مرات ويبدأ الاختبار باستخدام جهد إنهاء مناسب تلقائيًا بناءً على جهد شحن البطارية الكامل.

   • لتعيين جهد الإنهاء يدويًا:

     • اضغط “+” أو “–” لتحديد الجهد بعد ظهور الرمز "P".

     • ثم اضغط "OK" لبدء الاختبار.

4. خلال الاختبار:

   • سيتم تفعيل الحمل (المقاومة) إلكترونيًا.

   • ستعرض الشاشة بالتناوب:

     • السعة (Ah)

     • تيار التفريغ (A)

     • جهد البطارية (V)

   • عند وصول البطارية إلى جهد الإنهاء، يتوقف الاختبار وتُعرض السعة النهائية على الشاشة ويبدأ المؤشر في الوميض بسرعة.

5. لإيقاف الوميض وعرض النتائج بثبات:

   • اضغط زر "OK" مرة أخرى.

   • ثم اضغط "OK" مرة ثانية للعودة لوضع الاستعداد واختبار بطارية أخرى.

❗ رموز الخطأ ومعانيها:

• Err1: جهد البطارية أعلى من 15 فولت

• Err2: جهد البطارية أقل من جهد الإيقاف النهائي

• Err3: البطارية غير قادرة على توفير تيار التفريغ أو أن مقاومة الدائرة مرتفعة جدًا

• Err4: تيار زائد – تم تجاوز 3.1 أمبير
